D-STAR-DV/DD*- und FM-kompatibel –
das Digital-Repeater-Komplettpaket

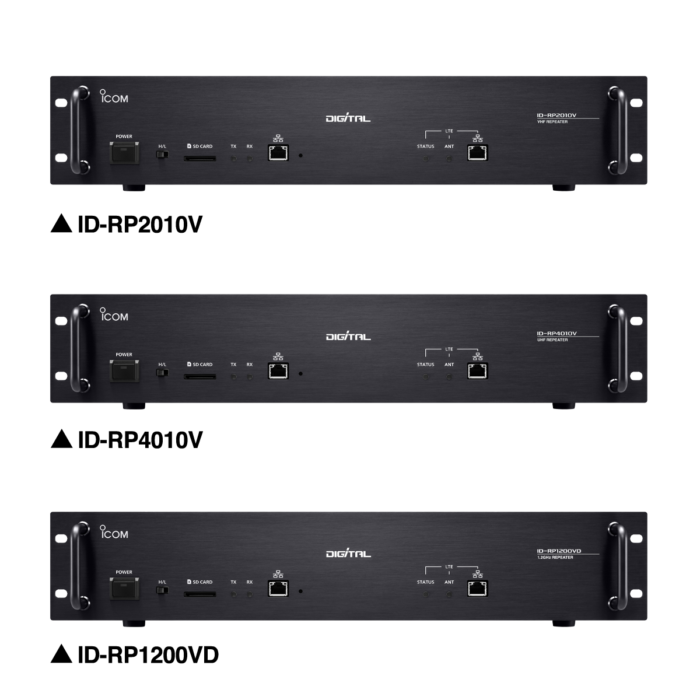

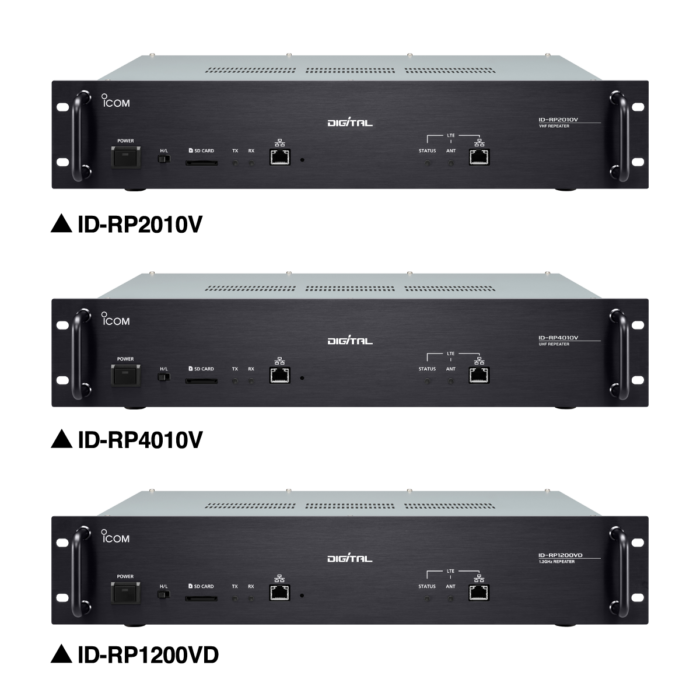

Der ID-RP2010V/RP4010V/RP1200VD ist ein 144/430/1200-MHz-Digital-Repeater für D-STAR- und Analog-FM-Mischmodus-Betrieb. Dank des internen Controllers lassen sich die HF-Einheiten als Einband-D-STAR/FM-Repeater betreiben. (Der Repeater-Controller ID-RP2C ist nicht erforderlich.) Repeater-Betreibern mit begrenzten Internet-Ressourcen ermöglicht das optionale LTE-Modul UX-262 einen drahtlocen Zugang zum Internet. In Kombination mit der Internet-Gateway-Funktion kann man den Repeater überall dort einsetzen, wo es eine LTE-Funkverbindung gibt und ist damit im weltweiten Netz.
*Der DD-Modus ist nur beim 1200-MHz-Repeater ID-RP1200VD verfügbar.
Integrierte Controller-Funktion

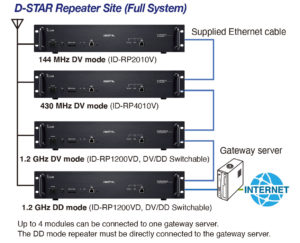

Die D-STAR-Repeater ID-RP2010V/RP4010V/RP1200VD verfügen über eine integrierte Controller-Funktion für die HF-Einheiten. Jeder Repeater kann unabhängig empfangene Signale weiterleiten. Werden die Repeater mit dem beiliegenden Ethernet-Kabel verbunden, ist ein bandübergreifender Betrieb möglich.
Kompatibel mit dem Repeater-Controller ID-RP2C
Die neuen D-STAR-Repeater sind mit dem externen Repeater-Controller ID-RP2C kompatibel. So kann man an einem bereits vorhandenen Standort mit Geräten der Serie ID-RP2 einen Repeater durch einen neuen ersetzen und diesen mit dem o.g. Controller verwenden.
Betrieb im DD-Modus (nur ID-RP1200VD)
Der 1,2-GHz-Repeater ID-RP1200VD arbeitet umschaltbar entweder im DV- oder DD-Modus. Der DD-Modus bietet Datenkommunikation und Internetzugang mit 128 kBit/s. Über den Ethernet-Anschluss Ihres Computers wird der Transceiver IC-9700 mit seinem 1,2-GHz-DD-Modus zum Funkmodem.
Optionales LTE-Modul UX-262 für drahtlose IP-Verbindung
Durch die Installation des optionalen LTE-Moduls lässt sich der Repeater direkt mit einem LTE-Netzwerk* und darüber mit dem Internet verbinden. An einem Standort können bis zu vier Repeater einen LTE-Netzzugang gemeinsam nutzen.
* Die Netzabdeckung erfolgt über eine frei erhältliche SIM-Karte. Für den Internetzugang ist eine statische globale IP-Adresse erforderlich.
Einfache interne Gateway-Funktion
In Kombination mit dem optionalen LTE-Modul und der einfachen internen Gateway-Funktion ist in einer Notfallsituation ein provisorischer D-STAR-Repeater-Standort* schnell eingerichtet.
* Prüfen Sie vor der Inbetriebnahme eines provisorischen Repeater-Standorts die lokalen gesetzlichen Bestimmungen.

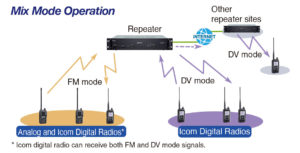

D-STAR-DV/Analog-FM-Mischbetrie
Beim Mischbetrieb empfängt der Repeater sowohl D-STAR-DV als auch analoge FM-Signale und gibt das empfangene Signal im gleichen Modus weiter. Diese Funktion ist praktisch für die Migration eines vorhandenen analogen Repeaters zu einem D-STAR-Repeater, wobei die Kompatibilität zum analogen FM-Modus erhalten bleibt.
Der Einzelmodusbetrieb, DV oder FM, ist ebenfalls programmierbar. Für den analogen FM-Betrieb lassen sich CTCSS, DTCS-Codes und 1750-Hz-Rufton aktivieren.
*Die D-STAR-Gateway-Funktion ist im FM-Modus nicht nutzbar.
Hochleistungsbetrieb
Durch den Einsatz eines Hochleistungsverstärkers kann der D-STAR-Repeater bis zu 60 Minuten ununterbrochen senden und gewährleistet bei langer Einschaltdauer einen zuverlässigen Betrieb mit einer Sendeleistung von 25 W*.
* 25 W für ID-RP2010V/ID-RP4010V, 10 W für ID-RP1200VD
Neue HF-Direktabtastung und FPGA-Plattform
Die Repeater ID-RP2010V und ID-RP4010V verwenden das HF-Direktabtastverfahren. Beim Repeater ID-RP1200VD kommt auf 1,2 GHz ZF-Abtastung mit Down-Konverter zur Anwendung. Die Signalverarbeitung findet im FPGA-Chipsatz statt, wodurch Verzerrungen und andere unerwünschte Mischprodukte, die in den herkömmlichen Superhet-Empfängern auftreten, eliminiert werden. Dadurch wird die Empfängerempfindlichkeit
stark verbessert.
Weitere Features
19-Zoll-Rack-Montage, zwei Höheneinheiten, Low Profile | CW-ID-/Sprach-ID-Sender | SD-Speicherkarten-Steckplatz für Firmware-Update, Speichern von Einstellungsdaten und Sprach-ID-Audio im FM-Modus | Eingang für 10-MHz-Referenzsignal
Mitgeliefertes Zubehör:
• Gleichstromkabel (3 m) • Ethernet-Kabel (0,6 m) • USB-Kabel (1 m) • Sicherungen • Gummifüße • Inbusschlüssel

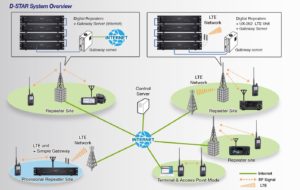

D-STAR-Systemüberblick
(siehe auch Prospekt im Downloadbereich)
Weitere Informationen finden Sie im Download-Bereich
